Немаловажные тонкости выбора зубчатой муфты
Дата публикации: 23 августа 2025 года в 08:19.
Категория: Экономика.

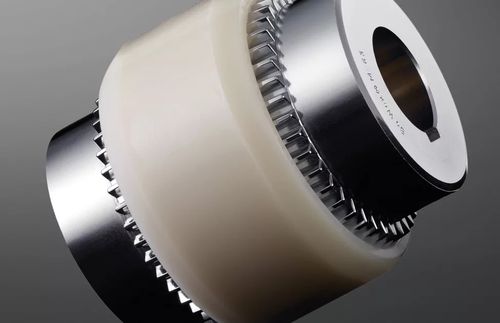

Фото с сайта technobearing.ru
Казалось бы, выбор очевиден: подобрать по крутящему моменту и диаметру вала. Однако за этой кажущейся простотой скрывается ряд тонкостей, игнорирование которых приводит к преждевременному износу, вибрациям и дорогостоящим простоям.
За рамками каталога: ключевые параметры для глубокого анализа
Номинальный момент и режим работы
Безусловно, отправной точкой является крутящий момент. Однако выбирать зубчатую муфту нужно не только по номинальному значению, но и с учетом характера нагрузки. Каталожный номинальный момент обычно указан для умеренных условий. При ударных, переменных или пусковых нагрузках (как, например, в дробилках или мешалках) необходим серьезный запас прочности — часто в 1.5-2 раза выше расчетного момента. Игнорирование этого правила ведет к сколу зубьев и разрушению узла.
Тип и величина несоосностей
Главная задача муфты — компенсировать неизбежные погрешности монтажа и эксплуатационные смещения валов. Здесь важно понимать, какие именно несоосности преобладают в вашей системе:
-
Радиальное смещение: Смещение осей валов параллельно друг другу.
-
Угловое смещение: Пересечение осей валов под небольшим углом.
-
Осевое смещение: Сдвиг валов вдоль их оси.
Каждая конкретная модель зубчатой муфты имеет строго ограниченные каталожные значения допустимых несоосностей. Превышение этих величин приводит к концентрации нагрузки на краях зубьев, повышенному износу и перегреву. Важно не только выбрать муфту с достаточными компенсирующими способностями, но и стремиться минимизировать несоосности при монтаже.
Частота вращения и балансировка
Высокие скорости вращения предъявляют особые требования. Во-первых, центробежные силы могут вызывать нежелательные напряжения в элементах муфты. Во-вторых, на высоких оборотах критически важна балансировка узла. Небаланс вызывает вибрации, разрушающие подшипники и уплотнения соседнего оборудования. Для высокооборотистых применений (турбокомпрессоры, центрифуги) требуются муфты, прошедшие точную динамическую балансировку.
Конструктивное исполнение и материалы
Жесткая или подвижная?
Существует два основных исполнения: жесткая (глухая) и подвижная (компенсирующая). Жесткая зубчатая муфта используется только при идеальной соосности валов, что на практике почти недостижимо. Подавляющее большинство применений — за компенсирующими подвижными муфтами, которые состоят из двух полумуфт с наружными зубьями и соединительной обоймы с внутренними зубьями.
Что внутри имеет значение
Материал зубьев определяет износостойкость и долговечность. Сталь 40Х или 45 с закалкой ТВЧ — распространенный вариант для стандартных условий. Для тяжелых режимов работы ищите муфты из легированных сталей (например, 40ХНМА) с более высокой твердостью и ударной вязкостью. Наличие системы смазки и тип уплотнений (лабиринтные, манжетные) также критически важны для защиты зубчатого зацепления от абразива и потери смазочного материала.
Заключение
Выбор зубчатой муфты — это не просто подбор детали по каталогу, а комплексная инженерная задача. Уделив внимание не только моменту и диаметру, но и таким «немаловажным тонкостям», как тип нагрузки, величина несоосностей, частота вращения, балансировка и материал, вы обеспечиваете не просто работу привода, а его надежную, долговечную и безаварийную эксплуатацию. Правильно выбранная и смонтированная муфта становится не «слабым звеном», а надежным и верным элементом, многократно окупаемым свое качество за счет предотвращения простоев и дорогостоящего ремонта.
